Bàn kim (needle board) là bộ phận trong máy xăm kim dùng để giữ và dẫn hướng hàng ngàn cây kim trong quá trình xăm kim (needle punch), đâm xuyên lớp xơ để liên kết thành vải không dệt. Mỗi máy xăm kim có thể sử dụng từ 2 đến 8 bàn kim, giúp tạo liên kết đa hướng, quyết định độ bền cơ học và độ mịn bề mặt của vải không dệt.

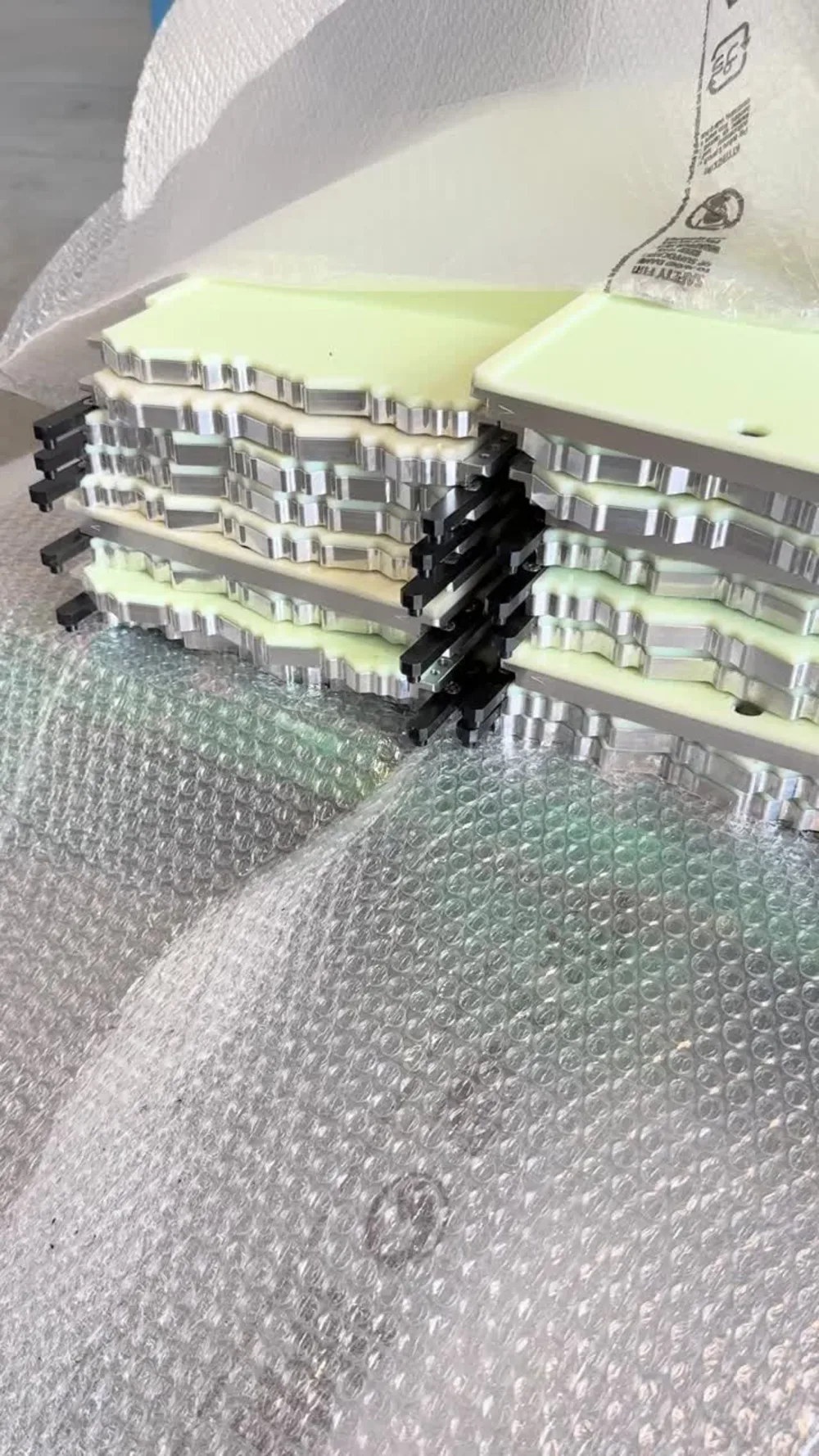

Cấu tạo và vật liệu của Needle Board
- Tấm thân (Board Body): gia công CNC độ chính xác cao.
- Các lỗ kim (Needle Holes): khoan CNC với sai số ≤ 0.02 mm để kim đâm chính xác, không va chạm.
- Kẹp kim (Needle Clamp): giữ chặt kim, chịu lực xung kích khi xăm tốc độ cao.
- Tấm chặn (Retaining Plate): giảm rung, bảo vệ đầu kim.
- Hệ thống hút và thoát xơ (Fiber Removal): loại bỏ bụi xơ, giữ bề mặt sạch trong quá trình vận hành.
Vật liệu bàn kim hiện đại
Trước đây, bàn kim chủ yếu làm bằng thép hoặc hợp kim nhôm, tuy cứng nhưng nặng, dễ biến dạng nếu va chạm mạnh. Hiện nay, các nhà sản xuất tiên tiến đã phát triển loại bàn kim bằng hợp kim composite (Composite Needle Board) – vật liệu kết hợp giữa sợi carbon và nhôm hoặc nhựa kỹ thuật cao cấp.
Ưu điểm của bàn kim composite:
- Trọng lượng nhẹ hơn 40–60% so với thép truyền thống, giảm tải cho trục và hệ thống truyền động.
- Độ cứng và ổn định cao, không bị cong vênh khi chạy tốc độ cao.
- Giảm rung động, giúp kim xuyên chính xác, hạn chế gãy kim.
- Chống ăn mòn và chống mòn tốt hơn, phù hợp môi trường sản xuất liên tục.
- Tăng tuổi thọ lên đến 2–3 lần so với bàn kim thông thường.
Nhờ những ưu điểm này, bàn kim composite đang trở thành xu hướng mới trong các nhà máy hiện đại, đặc biệt ở châu Âu, Trung Quốc và Hàn Quốc, nơi các dây chuyền xăm kim đạt tốc độ cao và yêu cầu chất lượng vải khắt khe.
Vai trò của Needle Board trong dây chuyền
- Giữ và dẫn hướng kim: đảm bảo kim đâm thẳng, xuyên đều qua lớp xơ.
- Phân bố mật độ kim: quyết định cấu trúc, cường lực và độ mịn bề mặt vải.
- Ổn định quá trình xăm: bàn kim chính xác giúp giảm rung, tăng tuổi thọ kim và trục.
- Ảnh hưởng đến chất lượng vải: bàn kim mòn hoặc cong sẽ gây lỗ kim to nhỏ không đều, làm giảm tính thẩm mỹ.

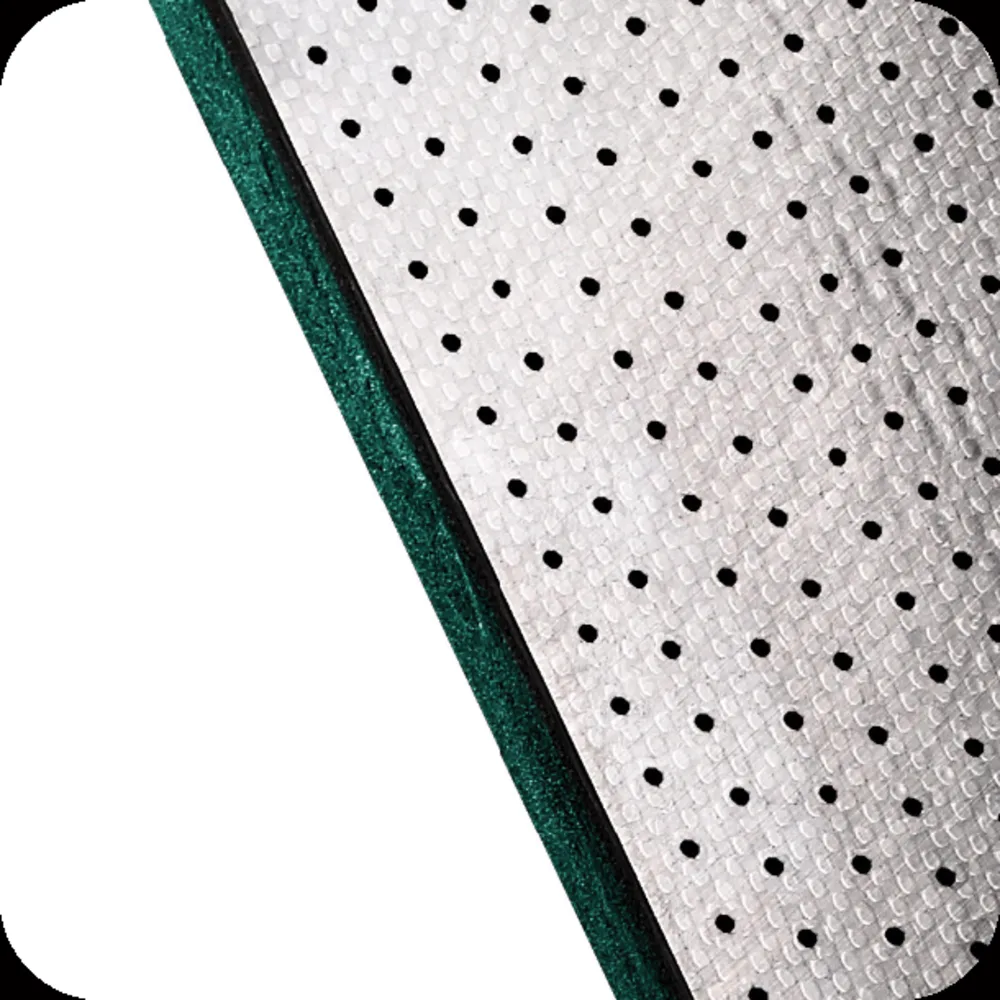

Các lỗi thường gặp
- Gãy kim hàng loạt: bàn kim lệch, lỗ khoan không chuẩn hoặc rung mạnh.
- Kim bị lỏng, rơi: kẹp kim yếu, mòn theo thời gian.
- Lỗ kim to nhỏ không đều: bàn kim bị biến dạng, sai lệch vị trí.
- Tích xơ bên trong bàn kim: không có hút xơ, làm lệch kim và kẹt xơ.
Cách bảo dưỡng Needle Board
- Làm sạch bàn kim mỗi ca làm việc, dùng khí nén hoặc chổi mềm.
- Kiểm tra độ chính xác lỗ kim định kỳ, đặc biệt khi thay kim hàng loạt.
- Dùng dầu chống gỉ nhẹ cho khu vực tiếp xúc kim khi máy nghỉ dài ngày.
- Không gõ hoặc dùng vật cứng khi tháo kim, tránh biến dạng lỗ.
- Với dây chuyền tốc độ cao, nên ưu tiên bàn kim composite hoặc CNC cao cấp có hệ thống hút xơ riêng.
Kết luận
Needle Board là trái tim của máy xăm kim, quyết định độ chính xác và chất lượng vải không dệt. Công nghệ bàn kim composite thế hệ mới giúp giảm trọng lượng, tăng độ cứng và tuổi thọ, là xu hướng tất yếu của các nhà máy hiện đại. Đầu tư đúng loại bàn kim và bảo dưỡng thường xuyên là chìa khóa để nâng cao hiệu suất và giảm chi phí vận hành dây chuyền xăm kim.
