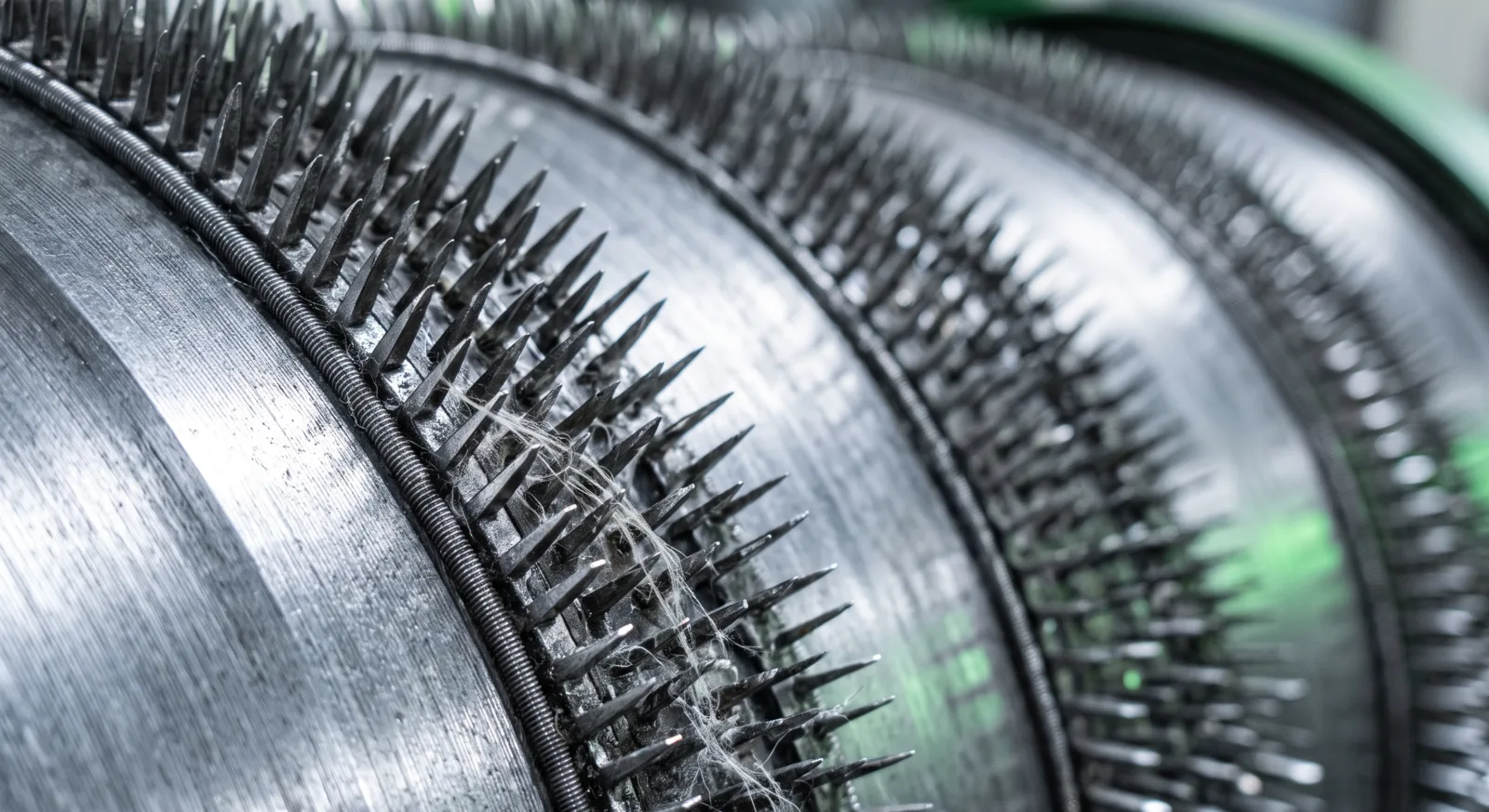

Kim máy chải (Nonwoven Carding Wire) là hệ thống kim gai bằng thép được quấn quanh các trục (roller) trong máy chải của dây chuyền sản xuất vải không dệt xăm kim. Các trục này phối hợp với nhau để tách xơ, song song hóa và tạo màng xơ (fiber web) đồng đều – nền tảng để đưa vào công đoạn xăm kim.
Chức năng của kim máy chải trong dây chuyền Needle Punching
- Tách xơ và làm tơi nguyên liệu.
- Song song hóa sợi để dễ dàng tạo web.
- Phân bố đều sợi trên bề mặt trống.
- Loại bỏ tạp chất và xơ lỗi.
- Hình thành màng xơ liên tục, ổn định.
Cấu tạo và lắp đặt
Kim máy chải được làm từ dây thép hợp kim có răng nhọn đều, xử lý cứng và chống mòn. Kim được quấn quanh nhiều loại trục trong máy chải, mỗi trục đảm nhiệm một vai trò cụ thể:
- Feeder roller: đưa xơ từ bộ cấp liệu vào máy chải.
- Cleaner roller: loại bỏ tạp chất, sợi lỗi.
- Licker-in roller: mở tơi và phân tán bó xơ lớn.
- Breast cylinder: bước đầu chải xơ trước khi vào trống chính.
- Main cylinder: trống chính, song song hóa và trải xơ.
- Worker & Stripper rollers: phối hợp làm mảnh, làm đều màng xơ.
- Transfer roller: chuyển xơ giữa các trục.
- Condenser roller: gom và ổn định lớp xơ.
- Doffer roller: tách web xơ khỏi trống chính.
- Take-off roller: chuyển web ra khỏi máy chải.
- Random roller: phân bố xơ ngẫu nhiên để tăng tính đồng đều.
Tên gọi tiếng Việt: kim mui, kim thùng, kim thanh mui
Trong xưởng, kim máy chải thường được gọi theo vị trí nó nằm trên máy chứ không gọi tên kỹ thuật. Đây là lý do nhiều người tìm “kim mui máy chải” hoặc “kim thùng” thay vì “card clothing”. Bảng dưới đối chiếu cách gọi quen dùng với tên kỹ thuật:
| Cách gọi | Tên kỹ thuật và vị trí trên máy |
|---|---|
| Kim thùng, kim thùng lớn | Vòng kim chải trống (cylinder card clothing) — bọc trống chính (main cylinder), trục chải chính của máy |
| Kim mui, kim thanh mui | Băng kim chải tấm trên (top flats card clothing) — nằm trên các thanh mui phía trên trống chính |
| Kim mui cố định | Băng kim cố định (stationary flat) — thanh mui không chuyển động, đặt quanh vùng chải |
| Kim mềm | Băng kim chải mềm (flexible card clothing) — nền vải dẻo, uốn theo mặt trục |
| Kim kim loại | Kim chải kim loại (metallic card clothing) — kim liền dạng răng cưa; có dòng riêng cho phi dệt, kéo sợi bông và len |
| Lược tròn | Lược tròn (circular comb) — dùng cho công đoạn cào/comb |
Cùng một chi tiết có thể được gọi bằng vài tên khác nhau tùy xưởng và tùy hãng máy. Khi đặt hàng, cách chắc chắn nhất là gửi kèm model máy chải, vị trí trục cần thay và loại xơ đang chạy — xem kim chải & băng kim White Shark để biết các loại đang có.
Các thông số kỹ thuật quan trọng của kim máy chải
- Góc làm việc (Working Angle): Quyết định khả năng bám, giữ và chải xơ. Góc nhỏ → chải nhẹ, hạn chế đứt xơ. Góc lớn → hiệu quả tách xơ mạnh, dùng cho xơ thô.
- Độ dày kim (Rib Thickness): Độ dày của phần gốc kim. Kim dày → bền, dùng cho xơ thô. Kim mảnh → tinh xảo, dùng cho xơ mảnh.
- Chiều cao kim (Total Height): Tính từ gốc tới đỉnh kim. Ảnh hưởng đến độ ăn sâu vào xơ và độ bền khi chải.
- Bước kim (Pitch): Khoảng cách giữa các kim liên tiếp. Pitch nhỏ → mật độ kim dày, web mịn. Pitch lớn → mật độ thưa, cho xơ thô.
- Mật độ mũi kim (PPSI – Points Per Square Inch): Số lượng mũi kim trên 1 inch vuông. PPSI cao → chải kỹ, web mịn. PPSI thấp → dùng cho xơ dài, web dày.
- Kiểu hoàn thiện bề mặt (Surface Finish): Đánh bóng, mạ crom hoặc xử lý đặc biệt chống mòn. Ảnh hưởng đến tuổi thọ và hiệu suất chải.
Phân loại Nonwoven Carding Wire
- Theo mật độ răng:
- Thưa: phù hợp xơ thô, dài.
- Dày: phù hợp xơ mảnh, yêu cầu web mịn.
- Theo góc răng:
- Góc nhỏ → hạn chế đứt xơ, cho xơ mảnh.
- Góc lớn → tăng tốc độ tách xơ, dùng cho xơ thô.
- Theo vị trí sử dụng:
- Carding wire cho feeder, licker-in, breast cylinder.
- Carding wire cho main cylinder, worker, stripper.
- Carding wire cho doffer, transfer, condenser, take-off, random.
Ứng dụng trong sản xuất vải không dệt xăm kim
- Tạo màng xơ đều trước khi vào cross lapper.
- Cải thiện độ đồng nhất của thành phẩm.
- Quyết định trực tiếp đến độ bền và bề mặt vải không dệt.
Lưu ý khi chọn và bảo dưỡng
- Chọn carding wire theo nguyên liệu (PET, PP, viscose, sợi tái chế).
- Bảo trì và vệ sinh thường xuyên, tránh bám xơ.
- Thay mới khi răng bị mòn, cong.
- Cân chỉnh đồng bộ toàn bộ trục để giữ web ổn định.
Quấn kim máy chải: lực căng, bước quấn và khi nào cần quấn lại
Quấn kim (mounting) là công đoạn bọc băng kim lên trục máy chải. Đây là việc quyết định chất lượng chải không kém gì bản thân loại kim: quấn đúng thì răng kim phân bố đều trên toàn bề mặt trục và ăn xơ ổn định; quấn sai lực căng hoặc sai bước quấn thì băng kim bị chồng mí hoặc hở khe, màng xơ ra không đều và kim mòn nhanh hơn bình thường.
Hai thông số phải kiểm soát khi quấn:
- Lực căng. Băng kim phải áp sát mặt trục đều từ đầu đến cuối. Căng không đủ thì kim bị bồng lên khi trục quay ở tốc độ cao; căng quá thì nền kim biến dạng.
- Bước quấn. Khoảng cách giữa các vòng quấn liền nhau phải đúng để mật độ mũi kim (PPSI) trên trục đạt như thiết kế — đây chính là thông số đã nói ở mục trên.
Dấu hiệu cần thay kim hoặc quấn lại:
- Răng kim mòn, bị bẹp hoặc cong so với ban đầu.
- Màng xơ ra khỏi máy chải không còn đều, xuất hiện vệt dày mỏng theo khổ.
- Xơ bám và quấn quanh trục nhiều hơn bình thường.
Không có mốc thời gian cố định cho mọi xưởng: chu kỳ phụ thuộc loại xơ (xơ tái chế và xơ thô mài kim nhanh hơn), định lượng vải, tốc độ chạy và số giờ máy hoạt động. Vì vậy nên để kỹ sư kiểm tra trực tiếp tình trạng răng kim thay vì thay theo lịch phỏng đoán. Vina Nonwoven nhận dịch vụ quấn kim máy chải tại xưởng của khách, kèm kiểm tra và cân chỉnh đồng bộ các trục sau khi quấn.
Kết luận
Kim máy chải là phụ tùng trọng yếu trong dây chuyền Needle Punching. Mỗi trục với hệ thống carding wire riêng đảm nhiệm vai trò khác nhau, nhưng tất cả cùng hướng tới mục tiêu tạo màng xơ đồng đều. Ngoài việc chọn đúng loại carding wire, doanh nghiệp cần chú ý đến thông số kỹ thuật như Working Angle, Rib Thickness, Total Height, Pitch, PPSI và Surface Finish. Quản lý tốt carding wire đồng nghĩa với nâng cao chất lượng vải và hiệu suất dây chuyền.
Vina Nonwoven cung cấp kim chải & băng kim White Shark chính hãng tại Việt Nam và nhận dịch vụ quấn kim máy chải lên trục — tư vấn chọn đúng loại theo máy và loại xơ, kèm linh kiện, phụ tùng cho các bộ phận tiêu hao. Liên hệ hotline hoặc Zalo để được báo giá.
